2026 摩托车铝锻件热处理新标准，加工厂该怎么达标？

一、2026 更新国标：摩托车锻造件热处理硬性要求

2026 年铝合金零部件国家标准更新落地，摩托车摇臂、车架吊耳、减震连接件、脚踏支架等承重铝锻件，热处理检测标准全面收紧，直接决定整车安全检测能否通过。 市面主流 6061、6082、7075、2A12 摩托车锻件，统一要求完整 T6 热处理流程，分为固溶、淬火、人工时效三道工序。炉膛温度误差必须控制在 ±3℃以内，同一批次成品硬度差值不超过 5HB，抗拉强度浮动范围≤30MPa。 新规新增抗疲劳、晶间腐蚀两项强制检测，热处理后锻件内部禁止出现过烧、粗大晶粒、淬火微裂纹。不少小型加工厂为压缩成本缩短时效保温时间，交付配件骑行颠簸后易变形断裂，阳极氧化还会出现发黑瑕疵。 广东鑫平富模锻锻压拥有全套全自动热处理温控设备，每炉锻件留存完整力学检测报告，全程贴合 2026 最新行业验收规范，有定制需求可致电 15916960657 咨询。

二、摩托车锻造配件热处理四大行业痛点

结合近几年摩托车整车厂反馈数据，热处理工艺缺陷是零部件退货、生产线停工的首要诱因，行业普遍存在四类问题。 第一，简化工序压缩成本。部分厂商省略完整固溶时效，仅做低温简易烘烤，锻件整体强度不足，重载骑行极易出现变形开裂，7075 高强度摩托配件该故障尤为高发。 第二，温控管控全凭经验，无标准化记录。人工手动调节炉温，厚薄差异大的锻件同炉加工，厚壁件固溶不充分、薄壁件出现过烧报废，批量产品硬度参差不齐，装配一致性差。 第三，淬火操作流程不规范。锻件出炉转运超时、淬火水温超出标准区间，合金强化相提前析出，成品耐磨、抗疲劳寿命直接减半，长期震动后会产生肉眼难以察觉的隐性裂纹。 第四，缺少配套质检流程。热处理完成后不做硬度、金相抽样检测，不良品直接流入整车组装环节，后期整车召回会产生高额成本。 广东鑫平富针对以上痛点搭建全流程管控体系，每款摩托锻件匹配专属热处理参数，自动化温控减少人工失误，从源头规避工艺缺陷。

三、广东鑫平富 2026 标准化热处理完整流程

我厂专业生产摩托车活塞、连杆、车架吊耳、脚踏、减震连接件等铝合金锻件，适配全系常用铝材，严格按照 2026 新规执行三段式标准化热处理。

1. 固溶处理：6 系铝合金 530℃±5℃保温 1 至 2 小时，7 系铝合金 480℃±5℃保温 5 小时，炉膛多点同步测温，保障锻件内外受热均匀，让合金强化相充分溶解，杜绝局部固溶不足问题。
2. 快速水淬工序：锻件出炉 10 秒内送入 20-30℃清水冷却槽，精准把控冷却速率，异形复杂摩托锻件搭配专用定位夹具，降低淬火变形量，避免后续 CNC 精加工尺寸超差。
3. 人工时效处理：175℃恒温保温 8 至 10 小时，自然缓慢空冷析出均匀强化晶粒，成品抗拉强度、硬度全部达标，抗震动疲劳性能大幅提升，适配摩托车长期颠簸的使用工况。 全部热处理工序自动留存温度、时长原始数据，随货附带硬度检测、金相分析单据，整车厂入库审核、第三方审厂均可直接使用。

四、锻造热处理一站式配套，适配批量量产需求

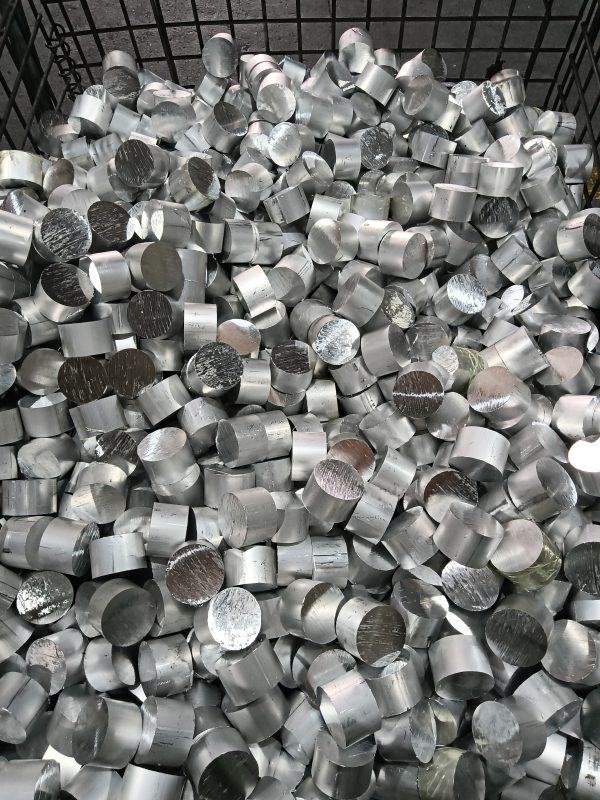

只规范热处理工序，很难稳定保障批量交付，广东鑫平富打造锻造 – 热处理 – CNC 精加工闭环生产线，解决零部件厂商对接多家供应商、出现品质问题互相推诿的难题。 原材料仅选用国标原生铝锭，杜绝再生杂铝混入，每批原料附带光谱检测报告可溯源，从原材料端减少热处理后气孔、腐蚀等缺陷。自有 300T-2500T 全套锻压设备，小件起订 1000 件、大件 500 件，新品小批量试样也能同步执行标准化热处理。 模具仅收取一次性开发费用，图纸迭代改模、多次试模不额外收费；热处理完工后配套全自动振动研磨去毛刺，客户收货可直接上机加工，省去二次打磨工序，节约生产成本。 售后建立分级响应机制，广东区域出现品质异常 2 小时内上门核对，热处理性能不达标的产品免费返工重处理，往返物流由我厂承担，最大程度降低客户产线停工损失。

五、整车厂真实案例：标准化热处理解决量产难题

2026 年上半年，本地一家摩托车整车制造厂反馈，外购的摇臂锻件批量硬度不均匀，路试数千公里后出现轻微形变，更换多家供应商整改后依旧无法稳定达标。 该客户找到广东鑫平富，我厂技术团队重新优化锻件金属流线，同步匹配专属热处理参数，严格执行三段式标准化工艺，每批次抽取试样完成拉伸、疲劳耐久测试。 成品交付后整车厂抽检，同批次锻件硬度差值稳定控制在 3HB 以内，抗拉强度达到国标上限，连续三批量产无不良品，路试耐久测试全部合格。 目前这家客户车架、减震全套铝锻件定点我厂生产，依托标准化热处理工艺，长期量产综合报废率下降 95%，大幅削减售后维修、退换货成本。 有摩托车铝合金锻造配件打样、批量定制需求，可直接致电 15916960657，免费出具 DFM 工艺分析与专属热处理方案。
