铝合金锻件无损检测技术全解析：方法、标准与应用

无损检测是铝合金锻件品质管控的核心环节，可在不破坏零件的前提下检出内部与表面缺陷，保障受力关键件的使用安全。本文系统讲解超声波检测、X 射线检测、渗透检测、涡流检测、磁粉检测 5 大主流无损检测方法的基本原理、适用范围、优缺点对比与相关检测标准，分析不同类型锻件的检测方案选择，分享检测流程与品质管控要点，帮助研发与品控人员系统理解无损检测技术，选对检测方法、把控锻件品质。

铝合金锻件的内部缺陷如气孔、疏松、夹杂、裂纹、未熔合等，外观无法识别，却会在受力时成为断裂起点，严重影响零件的安全性与使用寿命。对于受力关键件、安全件，仅凭外观与尺寸检验远远不够，必须通过无损检测手段排查内部缺陷，才能保障产品的可靠性。 很多企业对无损检测的认知停留在 “做个探伤” 的层面，对不同检测方法的原理、适用范围、检出能力缺乏系统了解，导致该检的没检、检了又漏检，最终埋下安全隐患。本文从原理、应用、标准、选型四个维度，全面解析铝合金锻件的主流无损检测技术。

一、无损检测的价值与基本原则

无损检测（NDT，Non-Destructive Testing）是在不损坏被检对象的前提下，利用材料内部结构异常或缺陷存在引起的热、声、光、电、磁等反应变化，对构件的物理性能、状态、内部结构进行检测的技术。

1. 无损检测的核心价值

• 保障使用安全：检出内部裂纹、夹杂、气孔等缺陷，避免受力关键件在使用中发生断裂失效，尤其适用于航空航天、汽车、机器人等安全相关部件；
• 把控批量品质：通过抽检或全检，监控锻造工艺稳定性，及时发现工艺异常，减少批量不良；
• 支撑工艺改进：通过缺陷分析，反向优化锻造、热处理工艺，提升良率；
• 满足合规要求：很多行业标准与客户要求，对关键锻件强制要求无损检测，作为产品交付的必要条件。

2. 无损检测的基本原则

• 不破坏原则：检测过程不损伤被检件的使用性能，检测后零件可正常使用；
• 方法匹配原则：根据缺陷类型、位置、零件形状选择合适的检测方法，没有一种方法能检出所有缺陷；
• 标准依据原则：检测必须依据相关国家标准或行业标准执行，包括检测方法、验收等级、人员资质等；
• 人员资质原则：无损检测人员需经过专业培训并取得相应资质（如 UT/RT/PT/ET 等级证书），才能出具检测报告。

二、五大主流无损检测方法详解

1. 超声波检测（UT，Ultrasonic Testing）

超声波检测是铝合金锻件最常用、最重要的内部缺陷检测方法。

基本原理：利用高频超声波（通常 1-10MHz）射入被检材料，超声波在材料中传播时，遇到缺陷界面会发生反射，通过接收反射回波并分析其幅度、位置、波形，判断缺陷的大小、位置与性质。

适用范围：

• 可检测锻件内部的裂纹、夹杂、气孔、疏松、未熔合等体积型与面积型缺陷；
• 适用于厚度较大的锻件，穿透深度可达数百毫米；
• 可检测缺陷的位置与当量大小，定位定量能力强；
• 是铝合金锻件内部缺陷检测的首选方法。

优点：

• 穿透能力强，适合厚大件检测；
• 缺陷定位定量准确，灵敏度高；
• 设备便携，可现场检测，检测速度快；
• 对人体无害，成本较低。

缺点：

• 对复杂形状、薄壁件检测难度大，耦合困难；
• 对检测人员经验要求高，结果判断有一定主观性；
• 对表面粗糙度有要求，表面粗糙会影响耦合与检测精度；
• 检测结果无直观图像记录（相控阵除外）。

常用标准：GB/T 6402《钢锻件超声检测与评级方法》（铝合金可参照执行）、ASTM A388、EN 10228 等。

2. X 射线检测（RT，Radiographic Testing）

X 射线检测是利用射线穿透材料，根据缺陷与基体对射线吸收差异成像的检测方法。

基本原理：X 射线或 γ 射线穿透被检件，由于缺陷（如气孔、夹杂）与基体材料的密度不同，对射线的吸收程度不同，在底片或数字探测器上形成不同黑度的影像，通过观察影像判断缺陷的类型、大小与位置。

适用范围：

• 可检测锻件内部的气孔、疏松、夹杂等体积型缺陷，对这类缺陷显示直观；
• 适用于中小厚度的锻件，通常穿透厚度不超过 100-150mm（铝合金）；
• 检测结果有永久影像记录，便于存档与复查；
• 对薄壁、复杂形状件的体积型缺陷检出效果好。

优点：

• 检测结果直观，缺陷形态清晰可见，易于判断缺陷性质；
• 有永久记录，可追溯性好；
• 对体积型缺陷（气孔、夹杂、疏松）检出率高；
• 不受材料磁性限制，铝合金适用。

缺点：

• 对面积型缺陷（如裂纹、未熔合）检出率低，尤其是裂纹方向与射线平行时容易漏检；
• 穿透厚度有限，厚大件检测困难；
• 射线对人体有害，需要防护措施与专门场地；
• 检测成本较高，速度较慢。

常用标准：GB/T 3323《金属熔化焊焊接接头射线照相》（锻件可参照）、ASTM E155、ASTM E2422 等。

3. 渗透检测（PT，Penetrant Testing）

渗透检测是检测表面开口缺陷的常用方法。

基本原理：将含有染料或荧光物质的渗透剂施加到被检表面，渗透剂在毛细作用下渗入表面开口缺陷中，去除表面多余渗透剂后，施加显像剂，缺陷中的渗透剂被吸附到表面，形成放大的缺陷显示，通过目视观察判断缺陷。

适用范围：

• 检测锻件表面的开口裂纹、折叠、气孔等缺陷；
• 适用于各种非多孔性材料，铝合金适用；
• 对复杂形状、不规则表面件都能检测；
• 设备简单，操作方便，成本低。

优点：

• 原理简单，操作方便，成本低；
• 不受零件形状、尺寸限制；
• 显示直观，缺陷位置清晰；
• 灵敏度较高，可检出细微的表面开口裂纹。

缺点：

• 只能检测表面开口缺陷，无法检测内部缺陷；
• 对表面粗糙度有要求，表面太粗糙会产生背景干扰；
• 检测后需要清理渗透剂，不适合多孔材料；
• 检测速度相对较慢，不适合大批量全检。

常用标准：GB/T 9443《铸钢件渗透检测》、GB/T 18851《无损检测 渗透检测》、ASTM E165 等。

4. 涡流检测（ET，Eddy Current Testing）

涡流检测是利用电磁感应原理检测导电材料表面与近表面缺陷的方法。

基本原理：交变电流通过检测线圈产生交变磁场，在导电的被检件表面感应出涡流，涡流的大小、相位与分布受材料的电导率、磁导率、几何形状与缺陷影响，通过测量涡流变化判断缺陷与材料性能。

适用范围：

• 检测铝合金等导电材料的表面与近表面裂纹、折叠等缺陷；
• 可检测材料的电导率、硬度、热处理状态等；
• 适用于管材、棒材、简单形状件的快速自动化检测；
• 非接触式检测，速度快，适合批量在线检测。

优点：

• 检测速度快，易于自动化，适合大批量生产在线检测；
• 非接触式，无需耦合剂；
• 可同时检测缺陷与材料性能（电导率、硬度）；
• 对表面与近表面缺陷灵敏度高。

缺点：

• 只适用于导电材料，铝合金适用但深度有限（通常 1-3mm）；
• 对复杂形状件检测困难，提离效应影响大；
• 对缺陷的定性定量能力较弱；
• 设备相对复杂，需要专业人员操作。

常用标准：GB/T 5126《铝及铝合金冷拉薄壁管材涡流探伤方法》、ASTM E243 等。

5. 磁粉检测（MT，Magnetic Particle Testing）

磁粉检测是利用铁磁性材料的磁特性检测表面与近表面缺陷的方法。

基本原理：对铁磁性材料磁化后，在表面与近表面缺陷处会产生漏磁场，漏磁场吸引磁粉形成磁痕显示，从而发现缺陷。

适用范围与局限：

• 仅适用于铁磁性材料（钢、铁等），铝合金为非铁磁性材料，不适用磁粉检测；
• 这里列出是为了完整对比，铝合金锻件不使用 MT 方法。

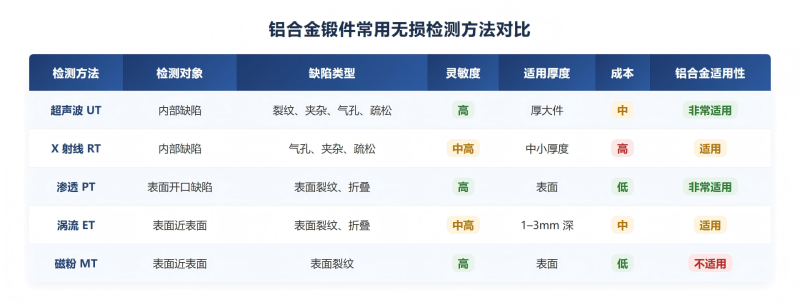

三、五大检测方法对比与选型

不同检测方法各有侧重，需要根据零件要求与缺陷类型选择合适的方法，或组合使用。

选型建议

• 内部缺陷检测首选超声波：铝合金锻件内部缺陷检测，超声波是首选，灵敏度高、成本低、适用性广；
• 体积型缺陷确认用 X 射线：对气孔、夹杂等体积型缺陷，X 射线显示更直观，可作为超声波的补充确认；
• 表面缺陷检测用渗透：表面开口裂纹、折叠，渗透检测成本低、效果好，是表面检测的首选；
• 批量在线检测用涡流：简单形状件大批量生产，可采用涡流自动化在线检测，效率高；
• 关键件组合检测：对于航空、汽车、机器人等安全关键件，建议采用 “超声波 + 渗透” 组合，内部与表面缺陷全面覆盖，必要时增加 X 射线确认。

四、不同类型锻件的检测方案

1. 普通非受力结构件

• 外观与尺寸检验为主；
• 可抽检超声波或渗透，监控工艺稳定性；
• 一般不强制全检。

2. 中等受力结构件

• 100% 外观检验 + 渗透检测表面缺陷；
• 按批次抽检超声波检测内部缺陷；
• 关键批次增加硬度与力学性能检测。

3. 高负载安全关键件

• 100% 超声波检测内部缺陷；
• 100% 渗透检测表面缺陷；
• 关键部位增加 X 射线检测确认；
• 每批次随炉试棒做力学性能检测；
• 出具完整的无损检测报告。

4. 薄壁与复杂形状件

• 渗透检测表面缺陷为主；
• 超声波检测受形状限制，可采用水浸法或相控阵超声；
• X 射线检测体积型缺陷，效果较好。

五、无损检测流程与品质管控要点

1. 标准检测流程

• 明确检测要求：根据零件使用工况与客户要求，确定检测方法、验收标准、检测比例；
• 表面准备：清理被检表面，去除油污、氧化皮，保证表面状态满足检测要求；
• 仪器校准：检测前用标准试块校准仪器灵敏度与检测范围；
• 实施检测：由持证人员按标准规范操作，全面扫描被检区域；
• 缺陷评定：对发现的缺陷信号进行分析，对照标准评定等级；
• 出具报告：记录检测结果，出具检测报告，包含检测方法、标准、缺陷情况、结论等。

2. 品质管控要点

• 人员资质：无损检测人员必须持有相应方法与等级的资格证书，严禁无证操作；
• 设备校准：检测仪器定期校准，标准试块定期核查，确保检测准确性；
• 工艺稳定：检测参数（频率、灵敏度、扫描速度）标准化，减少人为波动；
• 记录留存：检测记录与报告完整存档，实现品质可追溯；
• 缺陷反馈：将检测发现的缺陷类型与分布反馈给锻造工艺部门，持续优化工艺，从源头减少缺陷。

3. 常见误区

• 误区一：做了超声波就万事大吉：超声波对表面开口缺陷检出能力有限，表面缺陷需要渗透检测补充；
• 误区二：X 射线能检所有缺陷：X 射线对裂纹等面积型缺陷检出率低，尤其是裂纹方向与射线平行时；
• 误区三：检测越严越好：过高的验收标准会导致合格率下降、成本上升，应根据零件实际工况合理确定验收等级；
• 误区四：抽检等于全检：抽检只能反映批次整体水平，关键安全件应 100% 检测。

六、专业锻造厂家的无损检测实践

广东鑫平富模锻厂（简称 “广东鑫平富”）深耕铝合金精密锻造 20 年，建立了完善的品质管控体系，可为客户提供专业的无损检测服务。

• 检测能力：配备超声波探伤仪、渗透检测设备，可开展 UT、PT 检测，关键件可配套 X 射线检测；
• 人员资质：拥有持证无损检测人员，按标准规范操作，出具检测报告；
• 检测方案：根据零件的使用工况与受力情况，为客户推荐合理的检测方法与验收标准，既保障安全又控制成本；
• 全流程品控：原材料入厂检测、锻造过程巡检、热处理硬度抽检、成品无损检测，四道关卡层层过滤，不合格品在厂内拦截。 对于机器人关节、摩托车连杆、汽车结构件等高负载安全件，广东鑫平富可提供 100% 超声波 + 渗透检测，确保内部与表面无超标缺陷，保障客户的使用安全。

常见问题解答（FAQ）

Q：铝合金锻件一般用什么无损检测方法？ A：最常用的是超声波检测（UT）检测内部缺陷，配合渗透检测（PT）检测表面开口缺陷。这两种方法组合，能覆盖绝大多数内部与表面缺陷，成本适中，是铝合金锻件的标准检测方案。关键件可增加 X 射线检测确认。

Q：超声波检测能检出多小的缺陷？ A：取决于检测频率与人员水平，常规检测可检出当量直径 0.5-1mm 以上的缺陷，高频高精度检测可检出更细微的缺陷。实际验收通常按标准规定的当量等级评定，不是越小越好，要结合零件工况合理确定。

Q：表面有氧化皮，能做渗透检测吗？ A：不建议直接做。渗透检测需要干净的表面，氧化皮、油污会堵塞缺陷开口、影响渗透剂渗入，也会产生背景干扰。检测前需要打磨或清理表面，露出金属光泽，才能保证检测灵敏度。

Q：X 射线检测对铝合金锻件适用吗？ A：适用。铝合金密度低，X 射线穿透性好，中小厚度件检测效果不错。但 X 射线对裂纹等面积型缺陷检出率低，通常作为超声波的补充，用于确认气孔、夹杂等体积型缺陷。

Q：所有锻件都需要做无损检测吗？ A：不是。非受力、低负载的普通结构件，外观与尺寸检验即可；中等受力件建议抽检；高负载安全关键件、航空汽车部件建议 100% 检测。应根据零件的使用工况与安全风险，合理确定检测要求与比例，避免过度检测增加成本。
