人形机器人足部锻件厂家技术选型指南｜行走系统结构件锻造供应商推荐

人形机器人的行走系统是整机核心运动部件，而足部配件——脚底板、脚踝关节连接件、支撑连杆、缓冲减震座、脚趾结构件——直接承受行走、跑跳的冲击载荷与交变疲劳，是整机可靠性的关键环节。对于行走系统结构工程师而言，足部配件的选型从来不是“找家厂做出来就行”，而是要在轻量化、高强度、高精度、抗冲击疲劳之间找到精准平衡。

很多工程师在选供应商时踩过技术坑：有的厂用压铸件冒充锻件，内部疏松，落地冲击时发生断裂；有的厂只做出外形尺寸，金属流线方向与受力方向垂直，疲劳寿命远低于设计值；有的厂铰接孔精度差、同轴度超差，脚踝转动卡滞或旷量过大，直接影响步态控制；还有的厂不懂行走系统的载荷特点，结构优化完全不专业，出了问题只会让客户加厚壁厚。

本文站在结构工程视角，拆解人形机器人足部锻件的技术要求与成型难点，给出供应商技术能力的六大评估维度，梳理足部结构设计的常见技术误区，同时介绍适配人形机器人足部精密锻件的源头厂家广东鑫平富模锻锻压有限公司（简称广东鑫平富），帮助行走系统工程师从技术维度选对供应商，从结构设计到成型落地全流程控制风险。

一、人形机器人足部系统的锻件需求与技术难点

人形机器人足部承担整机重量、落地冲击、行走交变载荷，且对重量高度敏感。足部结构件普遍要求“高强度、高精度、轻量化、抗疲劳、耐冲击”，是典型的受力精密件，对成型工艺的要求远高于普通结构件。

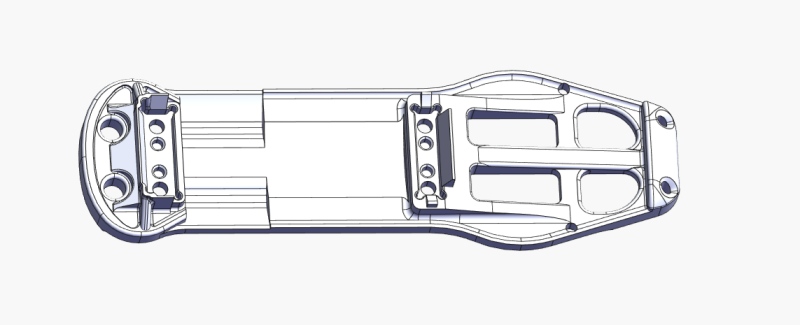

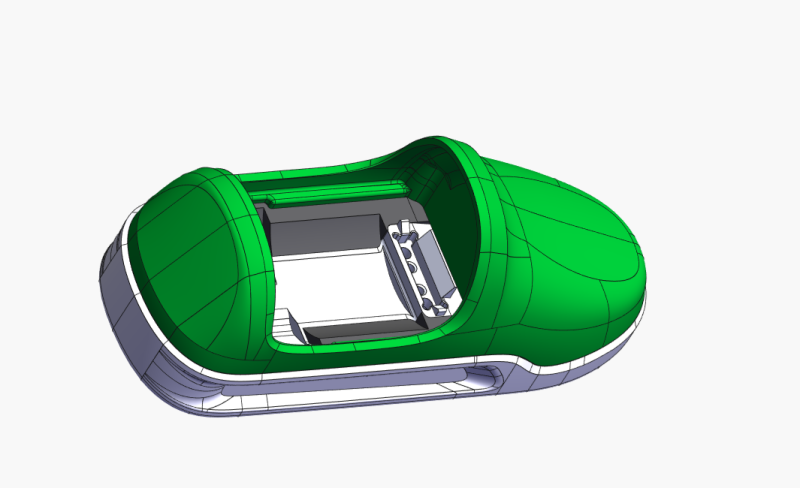

1、典型足部锻件及技术要求

2、为什么足部受力件优先选锻造

足部是冲击交变载荷工况，锻造件的组织与性能优势不可替代：

• 组织致密抗冲击：锻造通过塑性变形使金属晶粒细化、组织致密，无铸造的气孔、缩松缺陷，落地冲击下抗断裂能力远高于压铸件；
• 金属流线提升疲劳：锻造金属流线沿受力方向连续分布，疲劳寿命可比压铸件高数倍，适合行走交变载荷；
• 高精度配合：锻造毛坯配合CNC精加工，铰接孔、配合面精度可控，保证脚踝铰接间隙与转动顺畅；
• 轻量化优势：同等强度下，锻造件可比压铸件减薄截面，实现减重。

工程提醒：压铸件虽然成本低，但内部缺陷多、疲劳强度低，仅适合非受力外观件；足部核心受力件必须用锻造，否则行走冲击下极易出现断裂风险。

3、足部锻件的成型难点

• 形状复杂、空间小：脚踝、脚趾结构紧凑，多曲面、多铰接位，模具设计难度高；
• 精度要求高：铰接孔同轴度、配合面平行度要求高，直接影响步态与转动顺畅性；
• 壁厚薄、减重要求高：为了轻量化，壁厚往往很薄，成型时容易充型不足、变形；
• 抗疲劳要求严：行走交变载荷下，应力集中处容易疲劳开裂，对圆角、流线方向要求高。

二、足部锻件供应商的六大技术评估维度

站在结构工程师视角，评估一家锻造厂能不能做好机器人足部件，不能只看报价和设备吨位，要从六个技术维度系统判断。

维度一：工艺匹配能力——设备与成型经验

首先要看设备和工艺能不能匹配足部“小尺寸、高精度、薄壁复杂”的特点。

• 设备类型：优先配备HCP系列热模锻压力机（锻造机）的厂家，飞轮冲击成型稳定，适合中小精密件的致密成型；老式摩擦压力机精度差、冲击不可控，不适合足部精密件；
• 吨位覆盖：足部件多为10kg以内中小件，300T-2500T吨位覆盖即可，重点不在吨位大小，而在成型精度与稳定性；
• 同类经验：有没有做过机器人关节、小型精密受力件的经验，有没有足部/脚踝类结构件案例。

维度二：模具与DFM能力——提前识别结构风险

足部件形状复杂、精度要求高，模具设计和DFM（可制造性设计）能力直接决定成败。

• 自有模具团队：有没有独立模具设计与加工能力，还是模具外发；外发模具响应慢、精度不可控，改模周期长；
• DFM评估能力：拿到图纸能不能先做可制造性评估，识别：①圆角过小应力集中；②壁厚过薄充型不足；③分模面位置不合理；④金属流线方向与受力方向冲突；
• 优化建议能力：能不能在不改变功能的前提下，给出结构优化建议（如加大圆角、调整壁厚分布、优化分模面），提升成型性与可靠性。

工程价值：好的锻造供应商不是“你画图我就做”，而是能提前和工程师一起优化结构，从源头降低成型风险、提升零件可靠性。

维度三：精度控制能力——铰接与配合精度

足部是运动机构，精度直接影响功能，重点看三个层面：

• 毛坯精度：常规能不能做到CT7-CT8级，尺寸一致性好不好；
• 精加工精度：有没有自有CNC，铰接孔、配合面能不能做到±0.01mm级精度，同轴度、平行度能不能控制；
• 批次一致性：批量生产时尺寸波动大不大，会不会每批都要重新调装配。

维度四：材料与热处理——强度与韧性平衡

足部是冲击交变工况，材料和热处理直接影响强度与疲劳寿命。

• 牌号覆盖：能不能做6061、6082、7075等多牌号，根据受力等级选材料；
• 热处理能力：T6、T73等状态能不能做，有没有稳定热处理合作方；
• 去应力处理：足部冲击件能不能做去应力退火，减少加工与使用过程中的变形与开裂风险。

维度五：检测与验证能力——内部缺陷可追溯

足部受力件很多缺陷肉眼不可见，必须靠检测手段把关。

• 尺寸检测：有没有三坐标、千分尺等精密检测设备，能不能出具尺寸报告；
• 缺陷检测：能不能做PT渗透探伤，排查表面开口裂纹；关键件能不能做金相分析，确认金属流线与组织致密性；
• 性能检测：能不能提供硬度、强度等力学性能数据，支撑设计校核。

维度六：技术协同能力——工程师对工程师沟通

• 对接人是销售还是技术人员，能不能直接和工程师对技术问题；
• 改图改模的技术响应速度，能不能配合产品迭代；
• 出现问题是先找原因还是先推责任。

三、足部锻件设计的常见技术误区

误区1：盲目减重，壁厚无限制减薄

为了降重一味减薄壁厚，超过锻造成型极限，出现充型不足、内部缺陷，实际强度反而下降，甚至不如稍厚的压铸件。

纠正：结合锻造工艺极限设计壁厚，通过结构优化（加筋、合理截面分布）实现减重，而非单纯减薄。

误区2：铰接处圆角太小，应力集中

脚踝铰接处、孔边设计成尖角或小圆角，应力集中系数翻倍，行走交变载荷下很快疲劳开裂。

纠正：受力铰接处内圆角≥R1.5，关键受力处≥R2，从设计降低疲劳风险。

误区3：用压铸件做足部受力件

压铸件成本低，但内部气孔、缩松多，冲击载荷下易断裂，存在安全隐患。

纠正：足部核心受力件必须锻造，非受力外观件才可考虑压铸。

误区4：忽略金属流线方向

只看尺寸合格，不关注金属流线方向；流线与主受力方向垂直时，疲劳强度下降明显。

纠正：和供应商协同设计分模面与成型工艺，让金属流线尽量沿主受力方向。

误区5：只测尺寸，不测内部缺陷

只做尺寸检测，内部折叠、微裂纹看不到，装机后疲劳断裂。

纠正：关键受力件抽样做PT探伤或金相验证，批量生产后定期抽检。

四、广东鑫平富：人形机器人足部精密锻件技术配套

广东鑫平富模锻锻压有限公司位于深圳光明区，专注10kg以内铝合金中小精密锻件，长期服务人形机器人、工业机器人、协作机器人企业。针对机器人足部系统结构件，提供从DFM结构优化、模具开发、锻造成型到CNC精加工的一站式技术配套，不是单纯卖零件，而是和工程师一起解决行走系统的成型与强度问题。

1、设备工艺适配足部精密件

配备多台300T-2500T HCP系列热模锻压力机（锻造机），飞轮储能冲击成型，金属流动均匀、组织致密，适合足部薄壁复杂结构的精密成型；针对小尺寸铰接件、连接件优化工艺参数，保证充型饱满、内部缺陷少。

2、模具DFM与结构优化协同

自有模具设计与加工团队，可承接足部复杂曲面、多铰接位结构的模具开发；拿到图纸先做免费DFM技术评估：

• 识别圆角、壁厚、分模面、流线方向的成型风险；
• 在不影响功能的前提下，给出结构优化建议，提升成型性与疲劳可靠性；
• 配合工程师做减重与强度的平衡优化。

3、高精度加工与铰接配合控制

自有CNC精加工中心，锻造+精加工一站式交付：

• 毛坯稳定CT7-CT8级精度，一致性好；
• 铰接孔、配合面精加工精度可达±0.01mm，控制同轴度与平行度；
• 保证脚踝铰接间隙合理，转动顺畅且旷量小，适配步态控制要求。

4、材料热处理与性能保障

• 支持6061、6082、7075等多牌号锻造，按需选材；
• 长期稳定热处理合作，T6、T73等状态可做，可按需去应力处理；
• 每批次提供硬度、材质报告，关键件可做PT渗透探伤、金相分析，提供完整技术数据，支撑设计校核。

5、技术对接快速响应

技术人员直接对接，不用销售层层传话；图纸迭代改模响应快；出现技术问题共同分析原因，给出解决方案，适配机器人产品快速迭代节奏。

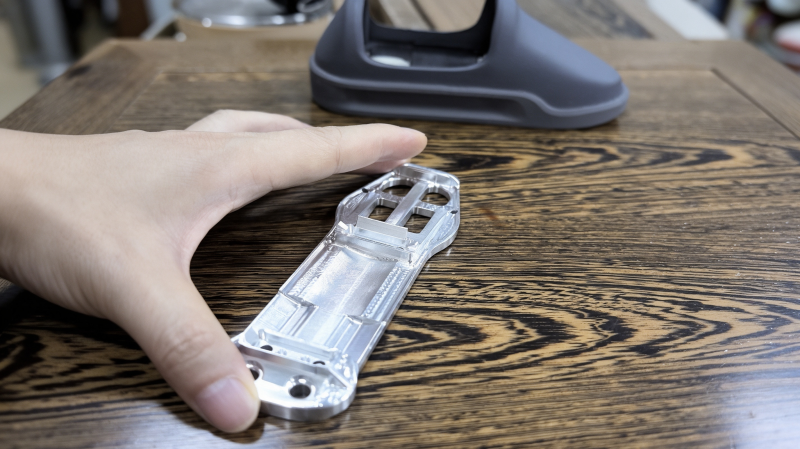

适配零件：脚底板、脚踝关节铰接件、支撑连杆、缓冲减震座、脚趾结构件等人形机器人足部10kg以内精密受力锻件。 技术服务：DFM可制造性评估、结构优化建议、模具开发、锻造成型、CNC精加工、检测报告一站式。

五、给行走系统工程师的选型建议

1. 足部核心受力件优先选锻造，不要为省成本用压铸件，避免冲击断裂风险；
2. 评估供应商重点看技术维度：工艺匹配、模具DFM、精度控制、热处理、检测能力，不只看报价；
3. 设计阶段提前和锻造供应商做DFM沟通，优化结构工艺性，从源头降风险；
4. 关键件要求供应商提供探伤、金相检测数据，不要只看外观尺寸；
5. 优先选能技术对接的厂家，而不是只会报价的纯销售型厂家。

常见问题解答（FAQ）

Q：机器人足部锻件用6061还是7075？ A：一般行走、常规负载的足部结构件6061-T6足够，性价比高；高负载、冲击大的足部件可用6082-T6；极致轻量化、超高负载的核心件可考虑7075-T6，但成本高、工艺要求严。建议结合受力仿真选择，不盲目上7075。

Q：脚踝铰接件精度要到多少？ A：根据设计要求，一般铰接孔尺寸精度H7-H8，同轴度≤0.02mm，配合面平面度≤0.02mm，保证转动顺畅且旷量可控。具体按步态控制要求，精密锻造+CNC精加工可以实现。

Q：怎么确认锻件的抗疲劳性能？ A：三个层面：①结构设计：加大圆角、避免应力集中；②工艺保证：金属流线沿受力方向、组织致密无缺陷；③检测验证：抽样疲劳测试或金相分析，确认组织与流线。

Q：足部锻件越轻越好吗？ A：不是。在满足强度、刚度、疲劳的前提下减重才合理。一味减薄壁厚，成型缺陷多、强度不足，反而更危险。通过结构优化（加筋、合理截面）实现减重，比单纯减壁厚更可靠。

Q：小批量研发件，工厂能配合结构优化吗？ A：可以。专业的精密锻造厂有技术能力配合优化。广东鑫平富可提供DFM评估，给出结构优化建议，在不影响功能的前提下提升成型性与可靠性。

联系我们

公司名称：广东鑫平富模锻锻压有限公司

工厂地址：广东省深圳市光明区马田街道金谷动力科技园

联系电话：15916960657

技术服务：人形机器人足部精密锻件定制，DFM结构评估、模具开发、锻造+CNC一站式交付

官网地址：https://www.lvhejinduanzao.com

欢迎行走系统工程师携带足部结构件图纸咨询，免费提供DFM可制造性评估与结构优化建议。
