铝合金锻造的工艺流程一般包括以下步骤：

1. 原材料准备

1. 选择合适的铝合金材料：根据产品的使用要求和性能特点，选择相应的铝合金牌号，如 6061、7075 等。不同牌号的铝合金在强度、硬度、耐腐蚀性等方面存在差异。

2. 检验材料质量：对采购的铝合金原材料进行严格的检验，包括化学成分分析、力学性能测试、外观检查等，确保材料符合锻造工艺的要求。

3. 计算下料尺寸：根据锻造产品的尺寸和形状，计算所需铝合金材料的重量和尺寸规格，并进行下料。下料尺寸应考虑锻造过程中的加工余量和锻造比等因素。

2. 加热坯料

1. 预热：将下料后的铝合金坯料放入加热炉中进行预热，预热温度一般在 200 – 300°C 左右，目的是减少坯料在加热过程中的热应力，防止产生裂纹。

2. 加热至锻造温度：根据铝合金的种类和锻造工艺要求，将坯料加热至合适的锻造温度范围。一般来说，大多数铝合金的锻造温度在 400 – 500°C 之间。例如，6061 铝合金的锻造温度通常在 450 – 470°C。在加热过程中，要严格控制加热速度和加热时间，确保坯料均匀受热。

3. 锻造成型

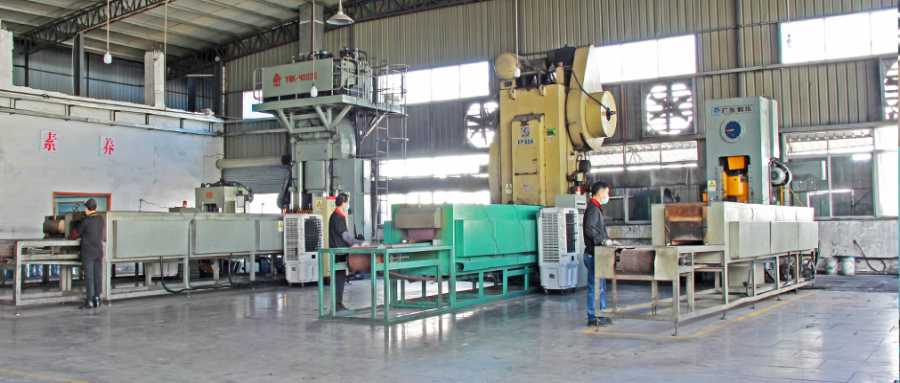

1. 采用合适的锻造设备：根据锻件的尺寸、形状和批量等因素，选择合适的锻造设备，如液压机、机械压力机、摩擦压力机等。对于大型铝合金锻件，通常采用液压机进行成型，因为液压机具有较大的压力和较慢的变形速度，有利于铝合金的成型和保证锻件的质量；对于中小型锻件，可以使用机械压力机或摩擦压力机等。

2. 进行锻造操作：将加热后的坯料放置在锻造设备的模具中，通过施加压力使坯料发生塑性变形，逐渐形成所需的锻件形状。锻造过程中，可能需要进行多次镦粗、拔长等工序，以改善铝合金的内部组织，提高锻件的力学性能。同时，要控制好锻造比，一般锻造比在 3 – 5 之间为宜。

4. 冷却处理

1. 空冷：对于一些普通要求的铝合金锻件，可以采用空冷的方式进行冷却。即将锻造后的锻件从模具中取出后，放置在空气中自然冷却。空冷速度相对较慢，能够避免锻件产生过大的内应力和变形。

2. 水冷或油冷：对于一些对强度和硬度要求较高的铝合金锻件，如 7075 铝合金等，为了获得更好的力学性能，可能需要采用水冷或油冷等快速冷却方式。但快速冷却容易使锻件产生较大的内应力，因此在冷却后需要及时进行去应力处理。

5. 后续加工

1. 切边和冲孔：锻造后的锻件通常带有飞边和毛刺，需要通过切边工艺将其去除，使锻件的尺寸和形状符合设计要求。对于一些有孔的锻件，还需要进行冲孔操作，以形成所需的孔洞。

2. 机械加工：根据产品的最终使用要求，对锻件进行各种机械加工，如车削、铣削、钻孔、磨削等，以获得准确的尺寸精度和表面质量。例如，对于航空航天领域使用的铝合金锻件，其尺寸精度和表面粗糙度要求非常高，需要通过精密机械加工来保证。

3. 热处理：为了进一步提高铝合金锻件的力学性能，通常需要进行热处理，如固溶处理、时效处理等。固溶处理可以使铝合金中的合金元素充分溶解在基体中，提高合金的强度和硬度；时效处理则是在固溶处理后，通过在一定温度下保温一段时间，使合金中的溶质原子发生沉淀析出，从而进一步提高合金的强度和硬度。

4. 表面处理：为了提高铝合金锻件的耐腐蚀性、耐磨性和装饰性等，需要对其进行表面处理，如阳极氧化、化学镀镍、电镀硬铬等。阳极氧化是一种常见的表面处理方法，能够在铝合金表面形成一层坚硬、耐磨、耐腐蚀的氧化膜，同时可以通过染色等工艺获得不同的颜色。

6. 质量检验

1. 外观检查：主要检查锻件的表面是否有裂纹、折叠、气孔、砂眼等缺陷，以及表面粗糙度是否符合要求。对于表面质量要求较高的锻件，可能需要使用光学显微镜或电子显微镜等设备进行微观检查。

2. 尺寸精度测量：采用量具如卡尺、千分尺、三坐标测量仪等对锻件的关键尺寸进行测量，确保尺寸偏差在设计要求的公差范围内。

3. 力学性能测试：通过拉伸试验、硬度试验、冲击试验等方法，检测锻件的力学性能，如抗拉强度、屈服强度、伸长率、硬度等，确保其符合相关标准和产品使用要求。

4. 内部质量检测：采用超声波检测、射线检测、磁粉检测等无损检测方法，对锻件的内部质量进行检测，检查是否存在内部裂纹、疏松、夹杂等缺陷。

以上是铝合金锻造的一般工艺流程，在实际生产过程中，可能会根据不同的产品要求和生产条件，对工艺流程进行适当的调整和优化。
